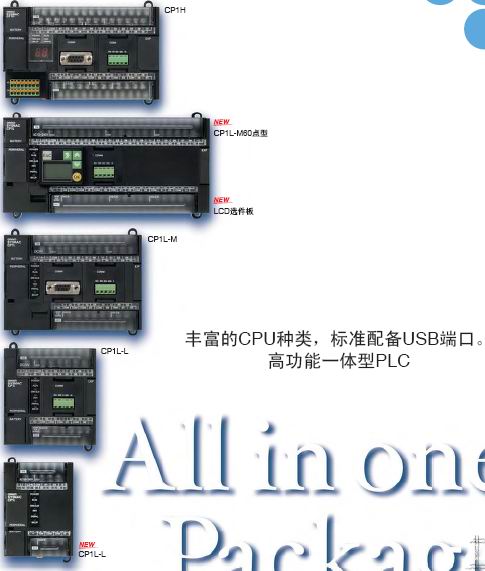

CP1系列
產品簡介：
1.基本性能 1-1處理速度：基本指令0.1μs；特殊指令0.3μs 1-2 I/O容量： 最多7個擴展單元，開關量******320點，模擬量******37路 1-3程序容量：20K步 1-4數據容量：32K字 1-5機型類別：本體40點，24點輸入，16點輸出，繼電器輸出或晶體管輸出可選 2.特殊功能 2-1 4軸脈沖輸出：100kHz×2和30 kHz×2（X型和XA型），******1MHz（Y型） 2-2 4軸高速計數：?jiǎn)蜗?00kHz或相位差50 kHz×4（X型和XA型），******1MHz（Y型） 2-3 內置模擬量： 4輸入，2輸出（XA型） 3.通信功能 3-1通信接口：******2個串行通信口（RS-232A或RS-422/485任選） 本體附帶一個USB編程端口 3-2通信功能：上位鏈接、無協議通信、NT鏈接（1:N）、串行網關功能、串行PLC鏈接功能、 Modbus-RTU簡易主站 4.其他功能 4-1模擬量輸入手動設定 4-2 2位7段碼發光二極管顯示故障信息 4-3支持歐姆龍中型機CJ1系列高功能模塊（******2塊） 4-4支持FB/ST編程，可以利用歐姆龍的Smart FB庫，與CJ1/CS1系列程序統一，可以互換
相關產品報價
? 查看CP1相關產品報價
詳細信息：
項目
AC電源型 CP1H-□□□-A
DC電源型 CP1H-□□□-D
電源電壓
AC100～240V 50/60Hz
DC24V
允許電源電壓
AC85～264V
DC 20.4～26.4V (對于四個或以上的擴展單元為21.6～26.4 VDC )
消耗電力
100VA以下
50W以下
浪涌電流
20A以下(AC100～120V)
40A以下(AC200～240V) 30A以下, 20 ms 以下
外部電源
DC24V 300mA
無
絕緣電阻
AC外部端子與GR端子間 20MΩ以上(500VDC)
DC外部端子與GR端子間 20MΩ以上(500VDC)
耐電壓
AC外部端子與GR端子間 AC2300V 50/60Hz 1分鐘 漏電流5mA以下
DC外部端子與GR端子間 AC1000V 50/60Hz 1分鐘 漏電流5mA以下
抗干擾性
IEC61000-4-4標準 2kV(電源線)
抗震動
JIS C0041標準 10～57Hz 振幅0.075mm 57～150Hz 加速度9.8m/s2 X、 Y、 Z各方向80分鐘(時間8分鐘×次數10次=合計80分)
抗沖擊
JIS C0041標準 147m/s2 X、 Y、 Z各方向3次
使用環境溫度
0～55℃
使用環境濕度
10～90％RH(不結露)
使用環境
無腐蝕性氣體
保存環境溫度
-20～75℃(電池除外)
電源保持時間
10ms以上
2ms以上
外形尺寸
150mm(W)× 90mm(H)×
85mm(D)
質量
740g以下
590g以下
■性能規格
項目
CP1H-XA型CP1H-XA□□□-□
CP1H-X型 CP1H-X□□□-□
CP1H-Y型 CP1H-Y□□□-□
控制方式
存儲程序方式
輸入輸出控制方式
循環掃描方式和每次處理方式并用
程序語言
梯形圖方式
功能塊
功能塊定義******數128，瞬時******數256 功能塊定義內可以使用語言：梯形圖、結構文本(ST)
指令長度
1～7步/1指令
指令種類
約400種類(FUN No.為3位)
指令執行時間
基本指令 ： 0.10μs～ 應用指令： 0.15μs～
共同處理時間
0.7ms
程序容量
20K步
任務數
288個(循環執行任務32個、中斷任務256個) 定時中斷任務 1個(中斷任務No.2固定) 輸入中斷任務 8個(中斷任務No.140～147固定) 高速計數器中斷任務256個(中斷任務號0～255) ※Y型為6個
子程序號碼******值
256
跨跳號碼******值
256
I/O 通道 區※
輸入繼電器
1600點(100CH) 0000.00～0099.15(CPU單元輸入24點分配為 0000.00～0000.11、 0001.00～0001.11)
輸出繼電器
1600點(100CH) 0000.00～0099.15(CPU單元輸入16點分配為 0000.00～0000.07、 0001.00～0001.07)
內藏模擬量輸入
0200～0203CH
－－
內藏模擬量輸出
0210～0211CH
－－
串行PLC鏈接繼電器
1440點(90字) 3100.00～3189.15(3100～3189CH)
內部輔助繼電器
8192點(512字)W000.00～W511.15 （W000～W511） I/O通道 37504位(2344CH)3800.00～6143.15(3800～6143CH) 等
暫時記憶繼電器
16點 TR0～TR15
保持繼電器
8192點(512字) H000.00～H511.15 (H000～H511)
特殊輔助繼電器
讀出專用(寫入禁止) 7168位(448字) A000.00～A447.15(A000～A447) 可讀出/寫入 8192位(512字) A448.00～A959.15(A448～A959)
定時器4096位
T0000～T4095
計數器4096位
C0000～C4095
數據存儲 ※
32K字 D00000～D32767
數據寄存器
16點(16位) DR0～15
索引寄存器
16點(32位) IR0～15
任務圖
32個(32位) TK0000～TK0031
追蹤存儲
4000字（追蹤對象數據******(31接點、6CH) 時500抽樣）
內存盒
可以安裝專用內存盒(CP1W-ME05M) ※程序數據的備份/自動反饋用途
時鐘功能
精度:月差-3.5分～＋0.5分(環境溫度55℃)、 -1.5分～＋1.5分(環境溫度25℃)、 -3分～＋1分(環境溫度0℃)
通信功能
內藏并聯端口(USB1.1)×1 ： 僅限連接支持軟件 最多可安裝2個串行通信可選端口
內存?zhèn)浞?/span>
閃存:用戶程序、參數(PC系統設定等)、指令注釋、整個DM區都可保存至閃存。電池備份:保持繼電器、數據存儲、計數器(標志·當前值)
電池壽命
25℃下5年(更換電池應使用制造日期2年內的電池)
